Budowa paneli fotowoltaicznych to złożony proces, w którym wykorzystuje się zaawansowane technologie i materiały. W tym artykule przyjrzymy się dokładnie, jak wygląda produkcja tych niezwykłych urządzeń, które pozwalają nam czerpać energię ze słońca. Poznamy szczegóły konstrukcji, zastosowane komponenty oraz kolejne etapy montażu, dzięki czemu będziemy mogli lepiej zrozumieć tę fascynującą dziedzinę.

Kluczowe wnioski
  • Panele fotowoltaiczne składają się z wielu starannie dobranych elementów, takich jak ogniwa słoneczne, rama i powłoka antyrefleksyjna.
  • Proces produkcji obejmuje precyzyjne zgrzewanie ogniw w moduły oraz montaż pozostałych komponentów.
  • Zastosowanie podwójnego szkła oraz warstwy antyrefleksyjnej zwiększa wydajność i żywotność paneli.
  • Skrzynki połączeniowe umożliwiają łączenie wielu paneli w większe instalacje fotowoltaiczne.
  • Poznanie budowy paneli pomaga docenić zaawansowanie tej technologii i jej znaczenie dla zrównoważonego rozwoju.

Skład panelu fotowoltaicznego - główne komponenty

Panele fotowoltaiczne są skonstruowane z kilku kluczowych elementów, które współpracują ze sobą, aby skutecznie przetwarzać energię słoneczną na prąd elektryczny. Sercem każdego panelu są ogniwa słoneczne, wykonane najczęściej z krzemu. Te niewielkie kwadratowe płytki są ułożone w szeregu i połączone ze sobą, tworząc tzw. moduł fotowoltaiczny.

Kolejnym ważnym składnikiem jest rama, która utrzymuje ogniwa w odpowiedniej pozycji i chroni je przed czynnikami zewnętrznymi. Ramy paneli fotowoltaicznych wykonuje się zwykle z aluminium lub wytrzymałego tworzywa sztucznego. Ich konstrukcja jest zaprojektowana tak, aby wytrzymać obciążenia związane z wiatrem, śniegiem i innymi warunkami atmosferycznymi.

Na froncie panelu znajduje się przezroczysta powłoka ze szkła hartowanego lub specjalnego tworzywa sztucznego. Jej zadaniem jest przepuszczanie jak największej ilości promieniowania słonecznego do wnętrza ogniw. Z tyłu zastosowana jest zwykle folia zwana tedlarem, która chroni wewnętrzne elementy przed wilgocią i korozją.

Istotną rolę odgrywają również skrzynki połączeniowe, które umożliwiają łączenie wielu paneli fotowoltaicznych w większe instalacje. Znajdują się one zwykle na tylnej części panelu i zawierają złącza elektryczne oraz zabezpieczenia przed przepięciami.

Zgrzewanie ogniw fotowoltaicznych w panelu słonecznym

Kluczowym etapem w procesie montażu paneli fotowoltaicznych jest zgrzewanie ogniw słonecznych w jeden spójny moduł. Ten skomplikowany proces wymaga dużej precyzji i zaawansowanej technologii, aby zapewnić niezawodne i trwałe połączenie poszczególnych elementów.

Ogniwa są starannie oczyszczane i ułożone w odpowiedniej konfiguracji na specjalnej maszynie zgrzewającej. Następnie, przy użyciu wysokiej temperatury i nacisku, ogniwa są trwale zespalane za pomocą cienkich pasków metalu, zwanych szyną zbierającą lub busbarami.

  • Szyny te gromadzą prąd elektryczny wytwarzany przez poszczególne ogniwa i przekazują go do głównych przewodów wyjściowych panelu.
  • Proces zgrzewania odbywa się w ściśle kontrolowanym środowisku, co zapewnia doskonałą jakość połączeń i minimalizuje ryzyko wystąpienia wad lub zanieczyszczeń.

Po zgrzaniu ogniw w moduł, dodawane są pozostałe komponenty, takie jak rama, powłoka szklana i skrzynka połączeniowa. Gotowy panel przechodzi szereg testów, aby sprawdzić jego wydajność i niezawodność przed trafieniem do klienta.

Czytaj więcej: Jak ograniczyć zużycie wody w rolnictwie i przemyśle?

Etapy montażu ramy panelu z ogniwami fotowoltaicznymi

Rama pełni kluczową funkcję w panelach fotowoltaicznych, zapewniając im stabilność i ochronę przed czynnikami zewnętrznymi. Proces jej montażu składa się z kilku istotnych etapów, które wymagają precyzji i staranności.

Pierwszym krokiem jest przygotowanie samej ramy, która jest zwykle wykonana z aluminium lub wytrzymałego tworzywa sztucznego. Materiał ten musi spełniać rygorystyczne normy jakości i wytrzymałości, aby wytrzymać obciążenia związane z warunkami atmosferycznymi.

Następnie, moduł z ogniwami słonecznymi jest delikatnie umieszczany wewnątrz ramy, a specjalne uszczelki gwarantują szczelne dopasowanie. W tym etapie kluczowe jest zapewnienie odpowiedniej izolacji i zabezpieczenie przed wilgocią i kurzem.

Kolejnym krokiem jest trwałe przymocowanie modułu do ramy za pomocą specjalnych zacisków lub kleju strukturalnego. To połączenie musi być wytrzymałe i odporne na naprężenia termiczne oraz wibracje.

  • W niektórych przypadkach stosuje się również dodatkowe uszczelnienia lub powłoki ochronne, aby zwiększyć trwałość i odporność na korozję.
  • Po zakończeniu montażu rama i moduł tworzą jednolitą, sztywną konstrukcję gotową do instalacji na dachu lub gruncie.

Przyłączanie skrzynek połączeniowych do paneli fotowoltaicznych

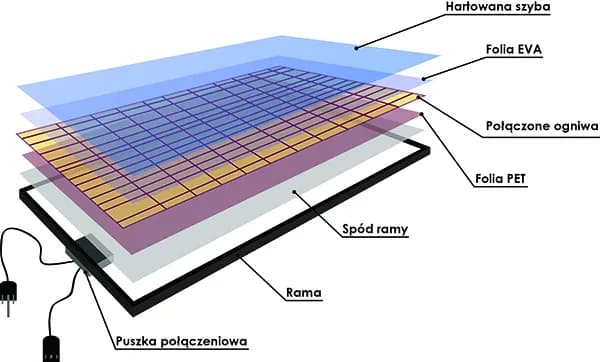

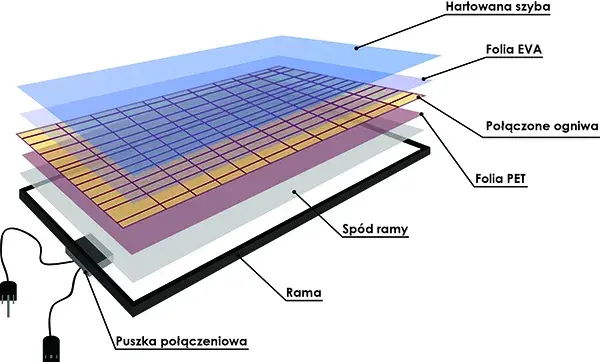

Zdjęcie Jak faktycznie wygląda budowa paneli fotowoltaicznych? Opis i schematy

Skrzynka połączeniowa, zwana również skrzynką przyłączeniową, jest niezbędnym elementem w instalacji paneli fotowoltaicznych. Pełni ona kluczową rolę w przekazywaniu wytworzonego prądu elektrycznego do systemu magazynowania lub sieci energetycznej.

Skrzynki te są montowane na tylnej stronie każdego panelu i zawierają specjalne złącza elektryczne oraz zabezpieczenia przed przepięciami i zwarciem. Ich konstrukcja musi być odporna na działanie czynników atmosferycznych, takich jak deszcz, śnieg czy promieniowanie UV.

Proces przyłączania skrzynek rozpoczyna się od starannego oczyszczenia powierzchni panelu i przygotowania miejsca montażu. Następnie, skrzynka jest trwale przymocowana do ramy panelu za pomocą specjalnych zacisków lub kleju strukturalnego.

Kolejnym etapem jest podłączenie przewodów elektrycznych wychodzących z wnętrza panelu do odpowiednich zacisków w skrzynce połączeniowej. To połączenie musi być idealnie szczelne i zapewnić niezawodny przepływ prądu.

Konstrukcja panelu fotowoltaicznego z podwójnym szkłem

W celu zwiększenia wydajności i trwałości, niektóre panele fotowoltaiczne są wyposażone w specjalną konstrukcję z podwójnym szkłem. Ta innowacyjna technologia oferuje dodatkowe korzyści i jest coraz częściej stosowana w nowoczesnych instalacjach.

Zamiast tradycyjnej powłoki z jednej warstwy szkła hartowanego lub tworzywa sztucznego, panele z podwójnym szkłem posiadają dwie przezroczyste szyby umieszczone po obu stronach modułu z ogniwami słonecznymi. Między tymi szybami znajduje się niewielka przestrzeń wypełniona gazem obojętnym, takim jak argon.

Podsumowanie

Panele fotowoltaiczne to skomplikowane urządzenia składające się z wielu precyzyjnie połączonych elementów. Ich prawidłowy montaż paneli fotowoltaicznych na papie i konserwacja są kluczowe dla zapewnienia optymalnej wydajności i długiej żywotności. Regularne czyszczenie przy użyciu specjalnej myjki do paneli fotowoltaicznych i odpowiedniego płynu do mycia paneli fotowoltaicznych pozwoli utrzymać je w doskonałym stanie.

Poznanie budowy i technologii produkcji paneli słonecznych pomaga docenić zaawansowanie tej ekologicznej metody pozyskiwania energii. Dzięki stałemu rozwojowi i udoskonalaniu tych systemów, energia słoneczna staje się coraz bardziej opłacalną i wydajną alternatywą dla paliw kopalnych.
