Wybór odpowiedniego kabla zasilającego do instalacji fotowoltaicznej jest kluczowym elementem zapewniającym bezpieczeństwo i efektywność całego systemu. Najczęściej stosowane są kable solarne jednożyłowe o przekroju od 4 do 6 mm², wykonane z miedzi i pokryte specjalną izolacją odporną na promieniowanie UV. Ważne jest, aby kabel spełniał normy bezpieczeństwa i był dostosowany do warunków zewnętrznych.
Przy wyborze kabla należy wziąć pod uwagę kilka czynników, takich jak moc instalacji, długość przewodu oraz warunki atmosferyczne, w jakich będzie pracował. Kable o większym przekroju są zalecane dla instalacji o wyższej mocy lub w przypadku dłuższych odcinków, aby zminimalizować straty energii. Pamiętajmy, że inwestycja w wysokiej jakości kable może znacząco wpłynąć na wydajność i żywotność całej instalacji fotowoltaicznej.
Kluczowe informacje:- Kable solarne powinny mieć przekrój od 4 do 6 mm² dla typowych instalacji domowych
- Izolacja kabla musi być odporna na promieniowanie UV i ekstremalne temperatury
- Należy stosować kable z certyfikatem TÜV lub UL, gwarantujące bezpieczeństwo
- Przekrój kabla należy dobrać do mocy instalacji i długości przewodu
- Kable DC stosuje się między panelami a falownikiem, kable AC - od falownika do sieci
- Prawidłowy montaż kabli zapobiega uszkodzeniom mechanicznym i degradacji
- Regularna inspekcja kabli może zapobiec awariom i stratom energii
- Wybór wysokiej jakości kabli może zwiększyć wydajność i trwałość instalacji
Rodzaje kabli do fotowoltaiki: Wybierz optymalny przewód

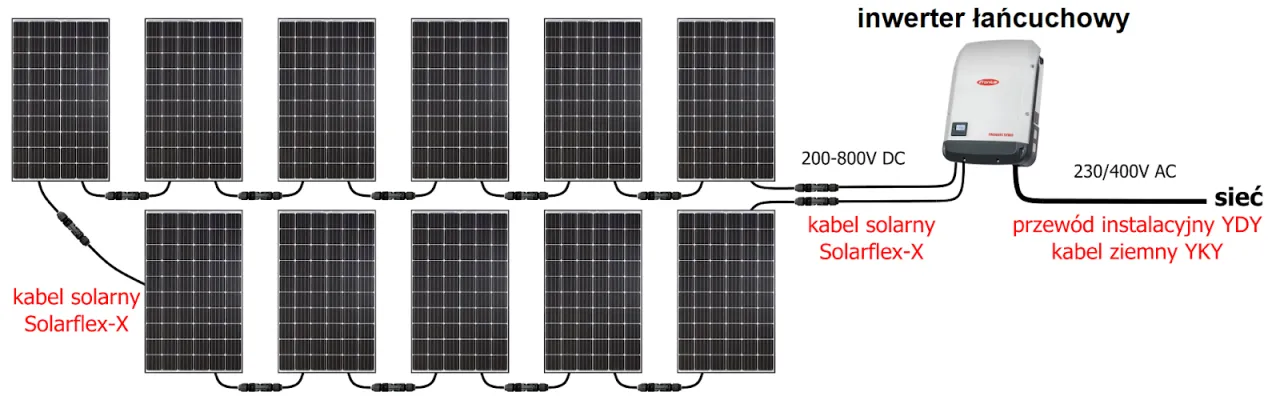

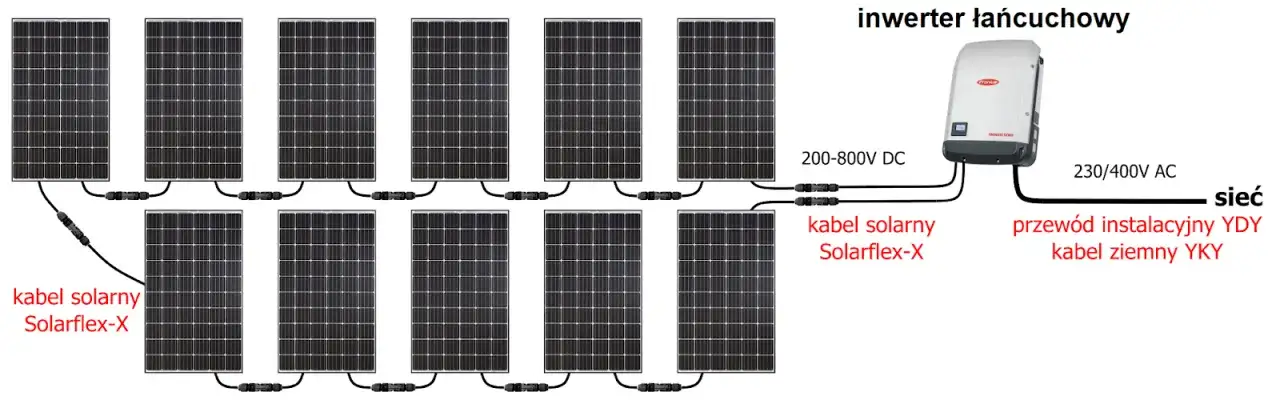

Wybór odpowiedniego kabla zasilającego do fotowoltaiki jest kluczowym elementem każdej instalacji solarnej. W systemach fotowoltaicznych stosuje się głównie dwa rodzaje kabli: DC (prądu stałego) i AC (prądu zmiennego). Kabel solarny do fotowoltaiki typu DC jest używany do połączenia paneli fotowoltaicznych z falownikiem, podczas gdy kable AC służą do przesyłu energii z falownika do sieci elektrycznej lub akumulatorów.
Najczęściej stosowanym typem przewodu zasilającego panele słoneczne jest kabel H1Z2Z2-K do fotowoltaiki. Charakteryzuje się on wysoką odpornością na promieniowanie UV, ekstremalne temperatury i warunki atmosferyczne. Dzięki specjalnej izolacji i konstrukcji, kable te zapewniają bezpieczne i efektywne przesyłanie energii elektrycznej w instalacjach fotowoltaicznych przez wiele lat.
Przekrój kabla fotowoltaicznego: Jak dobrać odpowiedni?
Dobór kabla do instalacji PV zależy od kilku kluczowych czynników. Najważniejszym z nich jest moc instalacji fotowoltaicznej. Im większa moc, tym większy przekrój kabla fotowoltaicznego będzie potrzebny, aby bezpiecznie przesyłać wygenerowaną energię.
Drugim istotnym czynnikiem jest długość przewodu. Dłuższe odcinki kabla wymagają większego przekroju, aby zminimalizować straty energii. Dla typowej domowej instalacji o mocy do 10 kWp i długości kabla do 50 metrów, zaleca się stosowanie kabli o przekroju 4-6 mm². Natomiast dla większych instalacji komercyjnych lub przy dłuższych odcinkach, może być konieczne zastosowanie kabli o przekroju 10 mm² lub więcej.
Warto pamiętać, że zbyt mały przekrój kabla może prowadzić do przegrzewania się przewodu i zwiększonych strat energii. Z kolei zbyt duży przekrój to niepotrzebny koszt. Dlatego tak ważne jest precyzyjne dobranie kabla zasilającego do fotowoltaiki.
| Moc instalacji (kWp) | Długość kabla (m) | Zalecany przekrój (mm²) |
|---|---|---|
| Do 5 | Do 30 | 4 |
| 5-10 | 30-50 | 6 |
| 10-20 | 50-100 | 10 |
| Powyżej 20 | Powyżej 100 | 16 lub więcej |
Czytaj więcej: Jaka jest sprawność paneli fotowoltaicznych po latach użytkowania?
Izolacja i odporność UV: Klucz do trwałości instalacji
Odpowiednia izolacja kabla solarnego do fotowoltaiki jest kluczowa dla długotrwałej i bezpiecznej pracy całego systemu. Kable fotowoltaiczne są narażone na ekstremalne warunki atmosferyczne, w tym intensywne promieniowanie UV, które może powodować degradację standardowych materiałów izolacyjnych.
Dlatego kable zasilające do fotowoltaiki są wyposażone w specjalną izolację, najczęściej wykonaną z usieciowanego polietylenu (XLPE) lub innych zaawansowanych materiałów. Taka izolacja zapewnia nie tylko ochronę przed promieniowaniem UV, ale także odporność na wysokie temperatury, wilgoć i chemikalia. Dzięki temu przewody zasilające panele słoneczne mogą bezpiecznie funkcjonować przez 25-30 lat, co odpowiada typowej żywotności instalacji fotowoltaicznej.
- Odporność na promieniowanie UV
- Wytrzymałość na ekstremalne temperatury (od -40°C do +120°C)
- Odporność na wilgoć i wodę
- Elastyczność ułatwiająca montaż
- Trudnopalność i samogaśnięcie
Normy bezpieczeństwa: Jakie certyfikaty powinien mieć kabel?
Bezpieczeństwo instalacji fotowoltaicznej w dużej mierze zależy od jakości użytych komponentów, w tym kabli zasilających do fotowoltaiki. Dlatego tak ważne jest, aby stosowane przewody spełniały odpowiednie normy i posiadały niezbędne certyfikaty. Najważniejszym standardem dla kabli fotowoltaicznych jest norma EN 50618, która określa wymagania dotyczące właściwości elektrycznych, mechanicznych i chemicznych kabli stosowanych w systemach fotowoltaicznych.
Oprócz tego, kable solarne do fotowoltaiki powinny posiadać certyfikaty TÜV lub UL, które potwierdzają ich zgodność z międzynarodowymi standardami bezpieczeństwa. Warto również zwrócić uwagę na oznaczenie CE, które jest wymagane dla wszystkich produktów elektrycznych sprzedawanych na terenie Unii Europejskiej. Stosowanie certyfikowanych kabli nie tylko zapewnia bezpieczeństwo, ale także może być wymagane przez ubezpieczycieli i instytucje finansujące instalacje fotowoltaiczne.
Kable AC vs DC: Różnice i zastosowanie w fotowoltaice

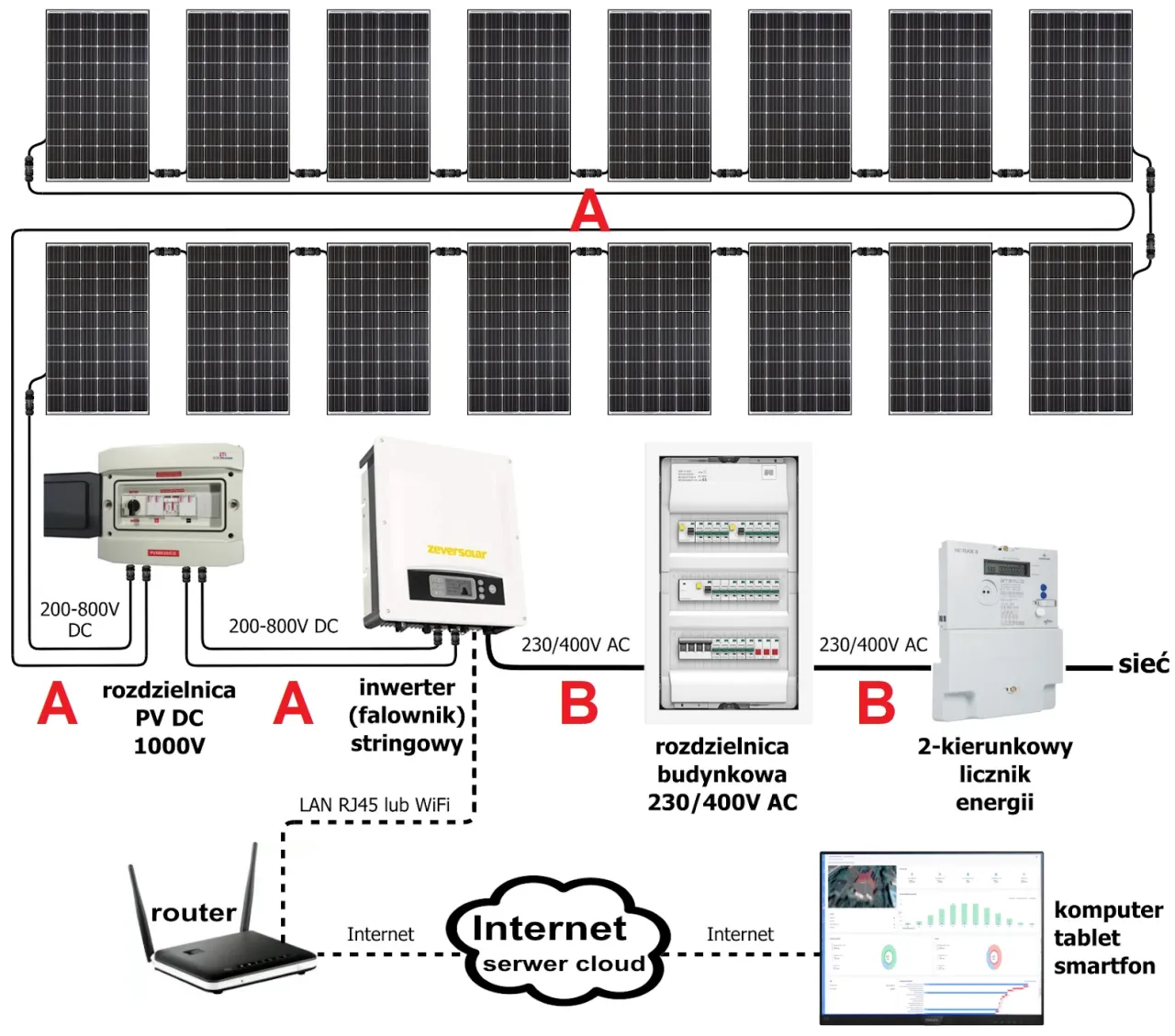

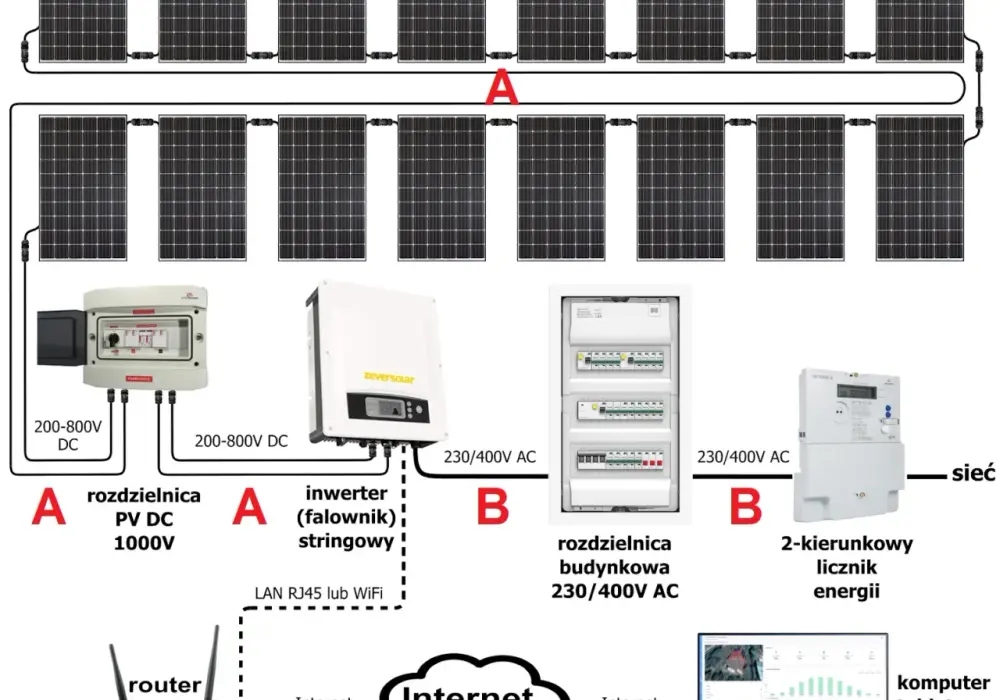

W instalacjach fotowoltaicznych stosuje się dwa rodzaje kabli zasilających do fotowoltaiki: kable DC (prądu stałego) i AC (prądu zmiennego). Kable DC są używane do połączenia paneli fotowoltaicznych z falownikiem. Charakteryzują się one specjalną konstrukcją, która pozwala na przesyłanie prądu stałego o wysokim napięciu.
Z kolei kable AC są stosowane od falownika do sieci elektrycznej lub rozdzielnicy. Przesyłają one prąd zmienny, który jest kompatybilny z domową instalacją elektryczną. Dobór kabla do instalacji PV musi uwzględniać te różnice, aby zapewnić optymalne działanie systemu.
Warto zauważyć, że kable solarne do fotowoltaiki typu DC mają zazwyczaj grubszą izolację i są bardziej odporne na warunki atmosferyczne niż standardowe kable AC. Jest to spowodowane tym, że często są one montowane na zewnątrz budynków, gdzie są narażone na bezpośrednie działanie słońca, deszczu i zmiennych temperatur. Czy wiesz, że odpowiednio dobrany kabel H1Z2Z2-K do fotowoltaiki może wytrzymać temperatury od -40°C do nawet +120°C?
| Właściwość | Kable DC | Kable AC |
|---|---|---|
| Rodzaj prądu | Stały | Zmienny |
| Zastosowanie | Panele - falownik | Falownik - sieć |
| Odporność UV | Wysoka | Standardowa |
| Izolacja | Grubsza | Standardowa |
Montaż kabli: Jak zapewnić bezpieczeństwo i efektywność?
Prawidłowy montaż kabli zasilających do fotowoltaiki jest kluczowy dla bezpieczeństwa i wydajności całej instalacji. Zacznijmy od podstaw: kable powinny być prowadzone w sposób, który minimalizuje ryzyko uszkodzeń mechanicznych i degradacji pod wpływem czynników atmosferycznych.
Przy montażu należy zwrócić szczególną uwagę na odpowiednie zabezpieczenie przed wilgocią. Wszystkie połączenia powinny być wykonane za pomocą specjalnych złączek fotowoltaicznych, które zapewniają wodoszczelność. Pamiętajmy też o właściwym mocowaniu kabli - powinny być one przymocowane do konstrukcji nośnej paneli lub prowadzone w dedykowanych korytkach kablowych.
Istotnym aspektem jest również unikanie ostrych zagięć kabli, które mogą prowadzić do uszkodzeń izolacji. Przewody zasilające panele słoneczne powinny być układane z zachowaniem odpowiedniego promienia gięcia, który zazwyczaj wynosi co najmniej 4-5 krotność średnicy kabla. Czy wiesz, że prawidłowo zamontowane kable mogą znacząco przedłużyć żywotność całej instalacji fotowoltaicznej?
Konserwacja i wymiana: Dbaj o sprawność przewodów
Regularna konserwacja kabli solarnych do fotowoltaiki jest niezbędna dla utrzymania wysokiej wydajności i bezpieczeństwa instalacji. Zacznijmy od podstaw: co najmniej raz w roku należy przeprowadzić wizualną inspekcję wszystkich widocznych przewodów, zwracając uwagę na ewentualne uszkodzenia izolacji, przebarwienia lub oznaki przegrzania.
Warto również regularnie sprawdzać połączenia kabli, zarówno przy panelach, jak i przy falowniku. Luźne połączenia mogą prowadzić do spadku wydajności systemu lub nawet stanowić zagrożenie pożarowe. W przypadku zauważenia jakichkolwiek nieprawidłowości, konieczna może być wymiana danego odcinka kabla zasilającego do fotowoltaiki. Pamiętajmy, że lepiej wymienić kabel zawczasu, niż ryzykować awarię całego systemu. Czy wiesz, że prawidłowo konserwowane kable mogą służyć nawet przez 25-30 lat?
- Widoczne uszkodzenia izolacji lub pęknięcia
- Przebarwienia lub ślady przegrzania na kablach lub złączach
- Znaczący spadek wydajności systemu fotowoltaicznego
- Wiek kabli przekraczający 20-25 lat
Koszty kabli: Jak zaoszczędzić bez utraty jakości?
Koszty kabli zasilających do fotowoltaiki mogą stanowić znaczącą część budżetu całej instalacji. Na cenę wpływa przede wszystkim jakość materiałów, przekrój kabla fotowoltaicznego oraz długość potrzebnego przewodu. Warto pamiętać, że oszczędzanie na jakości kabli może prowadzić do zwiększonych strat energii i skrócenia żywotności całego systemu.
Jak zatem zoptymalizować koszty bez kompromisów w kwestii jakości? Po pierwsze, dokładnie oblicz potrzebną długość kabli - nadmiar to niepotrzebny wydatek. Po drugie, rozważ zakup kabli od renomowanych producentów, którzy oferują długie gwarancje - to może się opłacić w dłuższej perspektywie. Wreszcie, pamiętaj o prawidłowym doborze kabla do instalacji PV - zbyt duży przekrój to niepotrzebny koszt, a zbyt mały może prowadzić do strat energii. Czy wiesz, że odpowiednio dobrany kabel może zwiększyć efektywność instalacji nawet o kilka procent?
Dobór kabli: klucz do wydajnej instalacji PV
Wybór odpowiedniego kabla zasilającego do fotowoltaiki ma kluczowe znaczenie dla efektywności i bezpieczeństwa całej instalacji. Jak wynika z artykułu, należy zwrócić szczególną uwagę na przekrój kabla, jego izolację oraz odporność na warunki atmosferyczne. Prawidłowy dobór kabli DC i AC, uwzględniający moc instalacji i długość przewodów, może znacząco wpłynąć na wydajność systemu i zminimalizować straty energii.
Artykuł podkreśla również wagę certyfikatów bezpieczeństwa oraz prawidłowego montażu kabli. Regularna konserwacja i inspekcja przewodów są niezbędne dla utrzymania sprawności instalacji przez długie lata. Warto pamiętać, że inwestycja w wysokiej jakości kable, choć początkowo droższa, może przynieść znaczące oszczędności w dłuższej perspektywie, zwiększając efektywność i trwałość całego systemu fotowoltaicznego.
